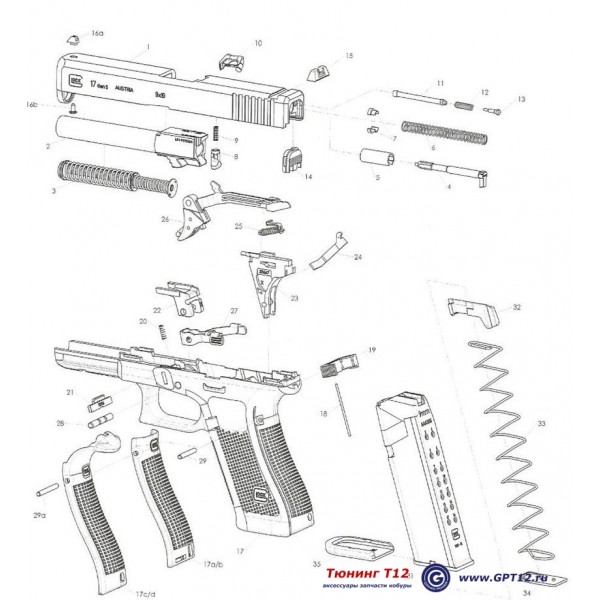

GLOCK 17 GEN5 - схема и список деталей

Оригинальные запчасти GLOCK 17 GEN5 (опции)

№ на схеме

  OEM

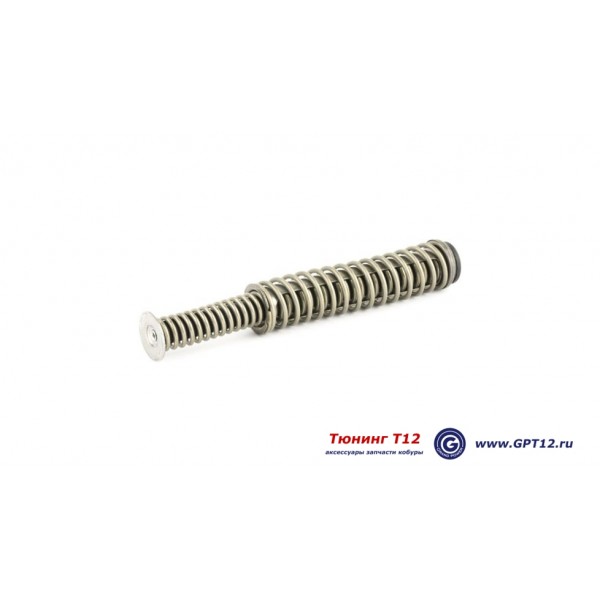

Направляющая в сборе с возвратной пружиной. (Recoil spring  assembled)

3

33786

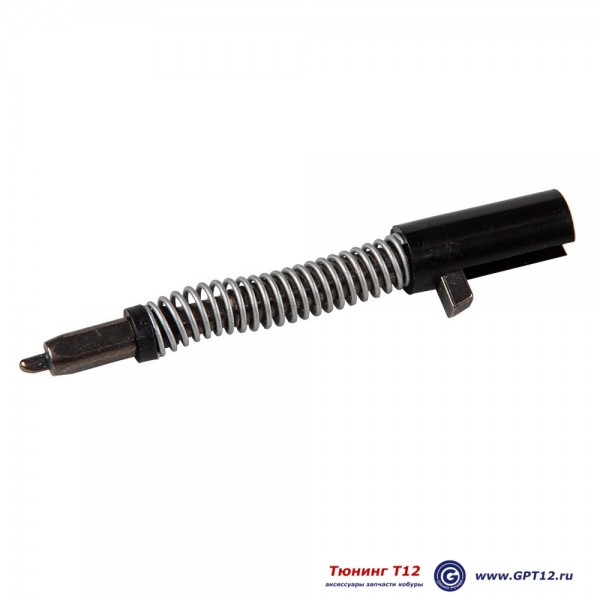

Ударник в сборе с пружиной ударника.(Firing pin assembled)

4-7

39327

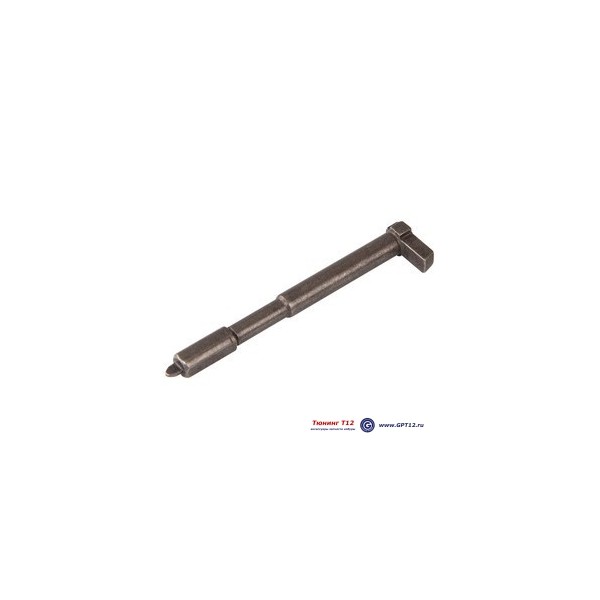

Ударник (Firing pin)

4

36618

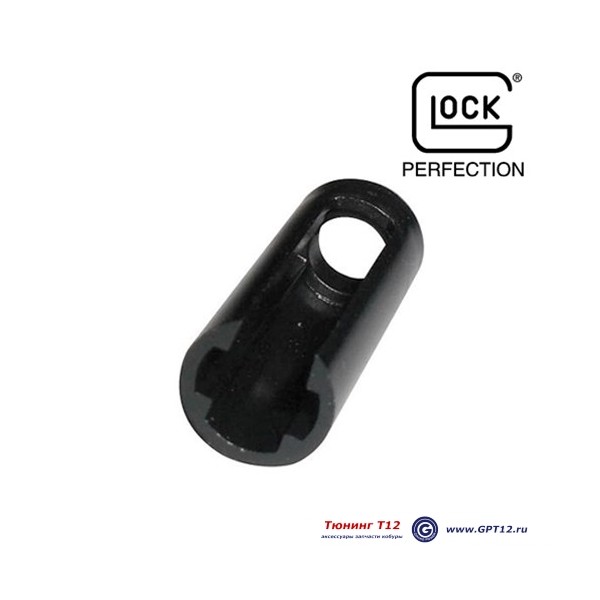

Прокладка - рукав ударника (Spacer sleeve)

5

56

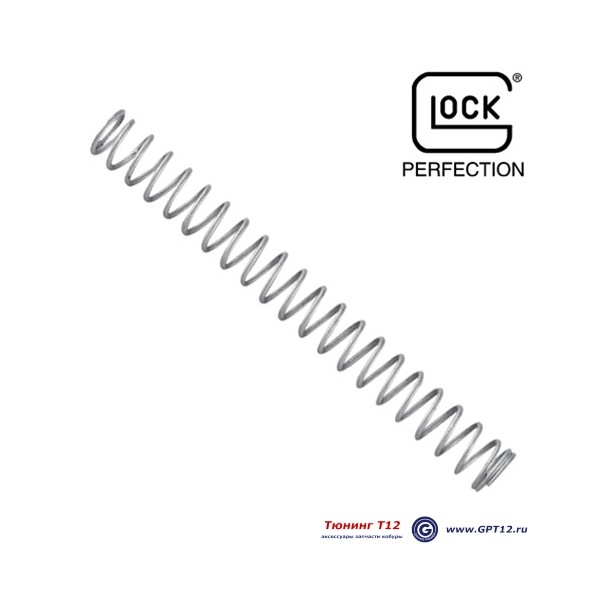

Пружина ударника (Firing pin spring 24N Silver)

6

63

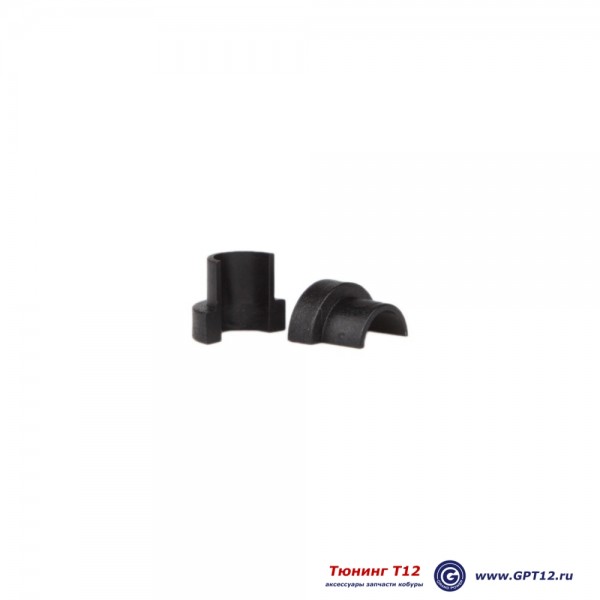

Упор пружины ударника (сухарики) (Spring cups)

7

70

Упор пружины ударника для стрельбы под водой (сухарики) (Spring cups amphibious)

7a

3073

Прокладка канала ударника (Firing pin channel liner)

8a

1148

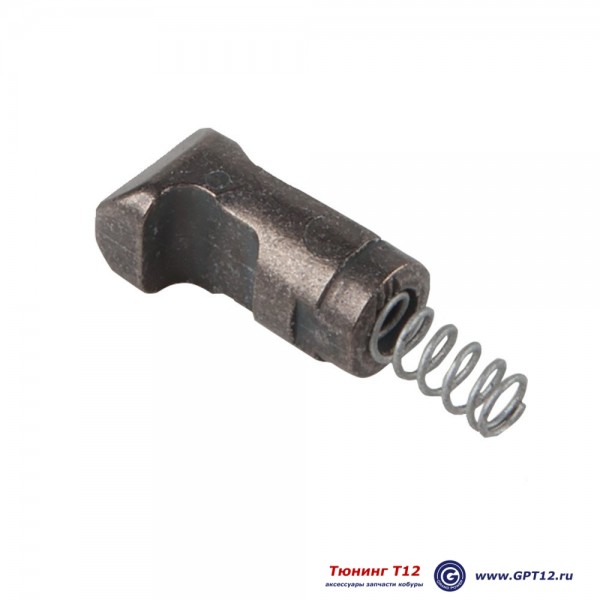

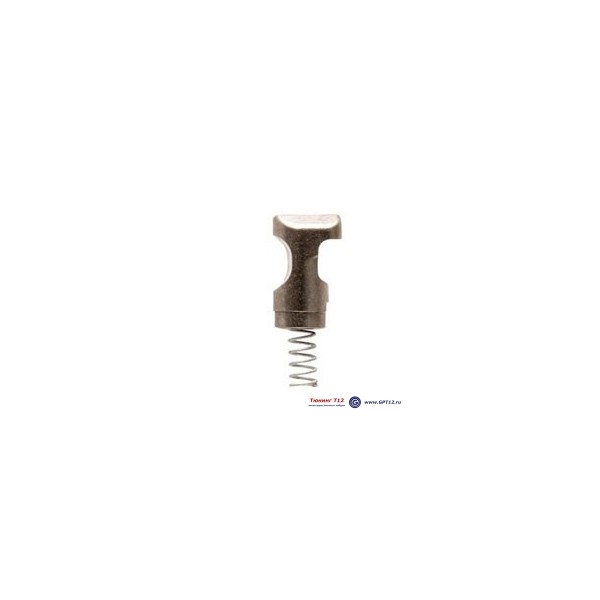

Предохранитель ударника в сборе (Firing pin safety assembled)

8+9

33782

Предохранитель ударника (Firing pin safety)

8

33781

Пружина предохранителя ударника (Firing pin safety spring)

9

91

Экстрактор (индикатор наличия патрона в патроннике) (Loaded Chamber indicator)

10

33774

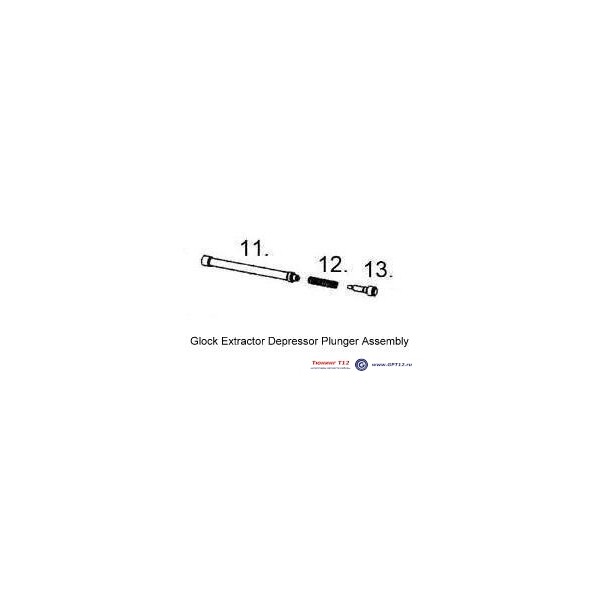

Плунжер экстрактор депрессора в сборе (стержень, пружина и опора)

 (Extractor depressor plunger assembled (Loaded Chamber indicator))

11-13

3449

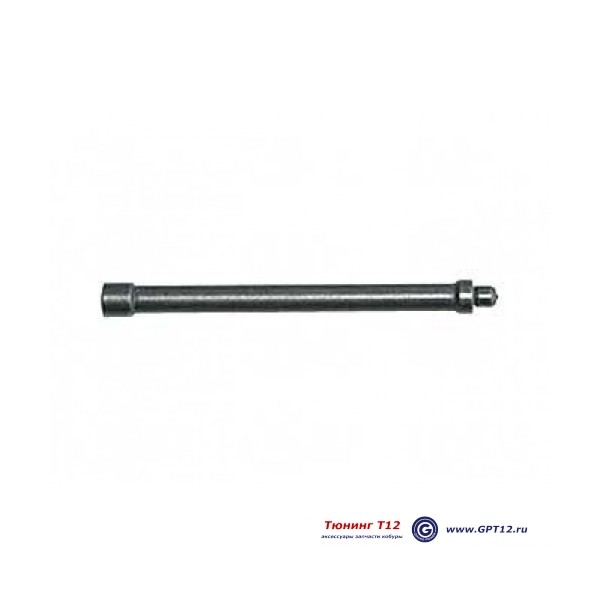

Плунжер экстрактор депрессора (Extractor depressor plunger)

11

112

Пружина плунжера экстрактор депрессора (Extractor depressor plunger assembled spring)

12

33522

Подпружинный подшипник (индикатор наличия патрона в патроннике)

(Spring-loaded bearing (Loaded Chamber Indicator))

13

2714

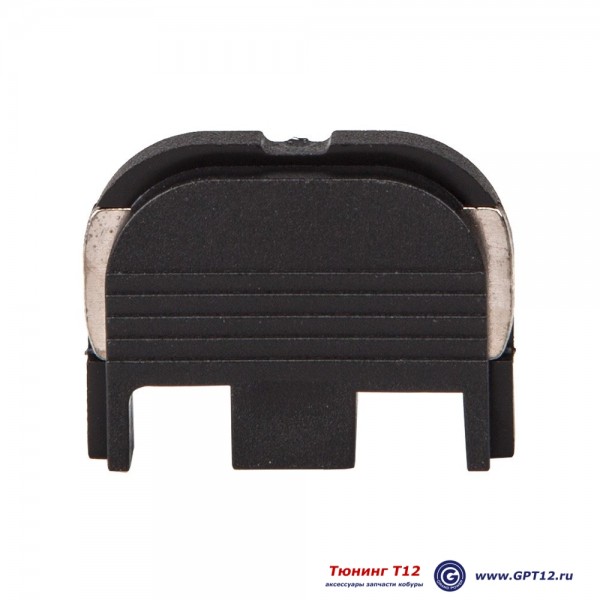

Задняя пластина затвора (Slide cover plate)

14

33784

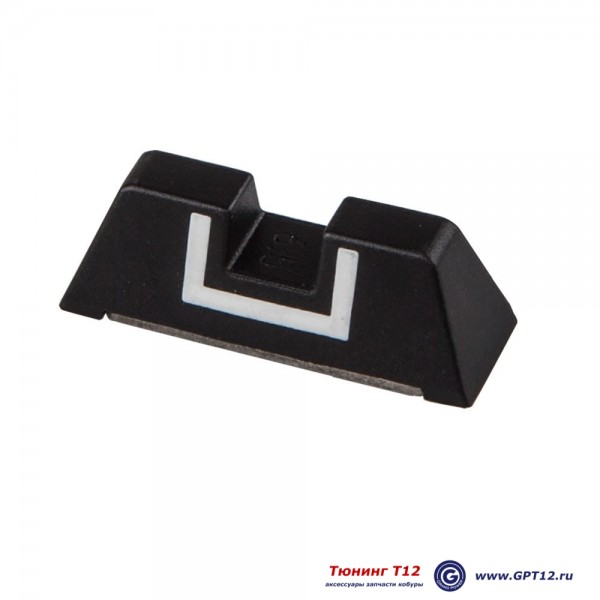

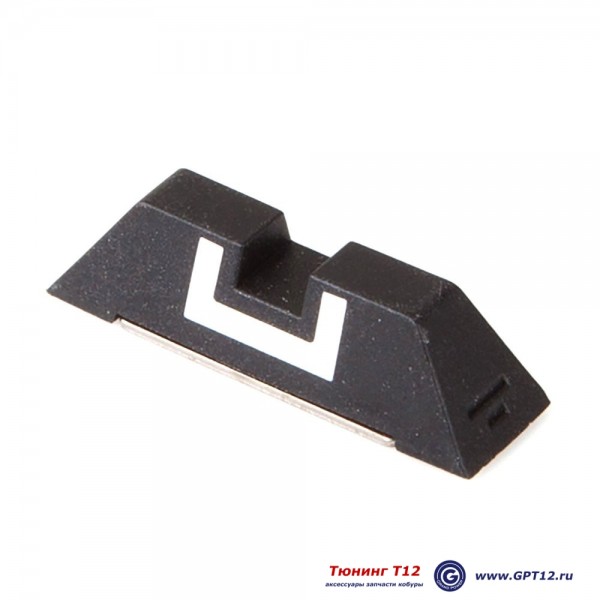

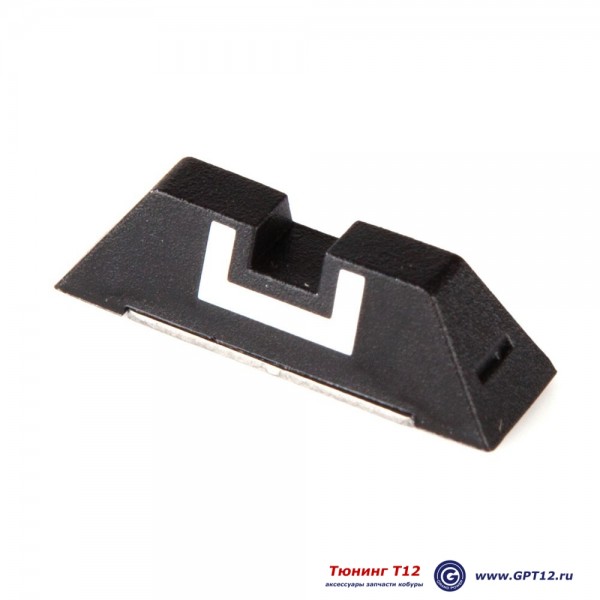

Целик полимерный 6,5мм (Rear sight 6.5 GMS polymer (for G17 Gen5))

15

39724

Целик полимерный 6,1мм (Rear sight 6.1 GMS polymer (for G17 Gen5/MOS/FS))

15a

39733

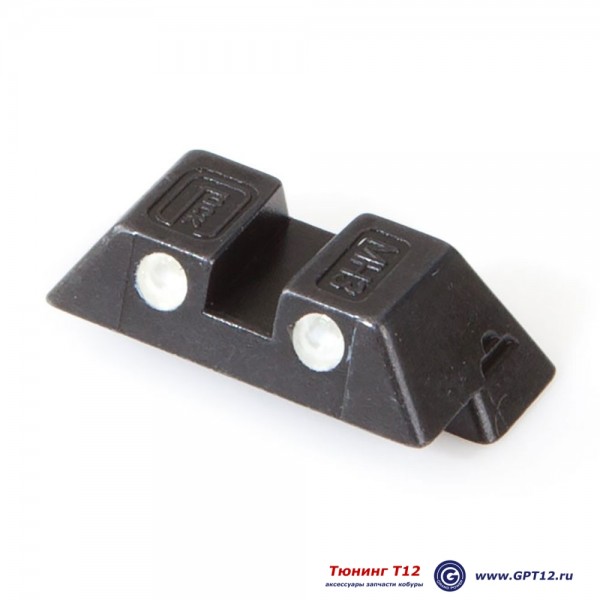

Целик люминисцентный сталь 6,1мм (Rear night sight 6,1 steel (green) self-luminescent / 4.2))

15b

30011

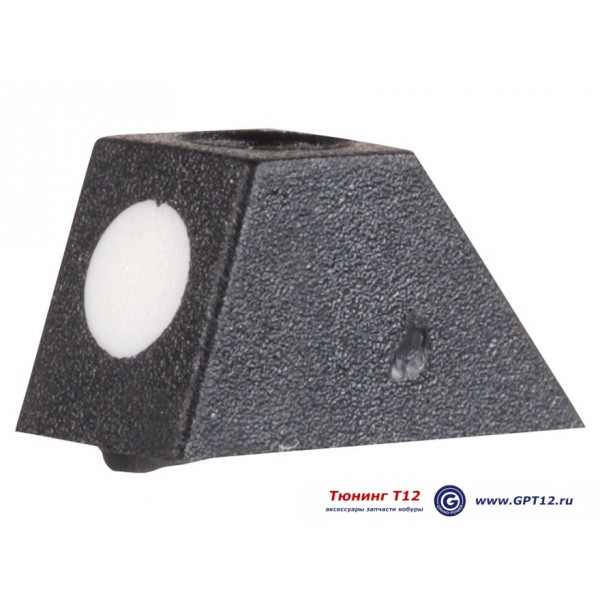

Мушка полимерная 4.1 (Front sight 4.1 set polymer 1,25 1,67 2,38)

16

7073

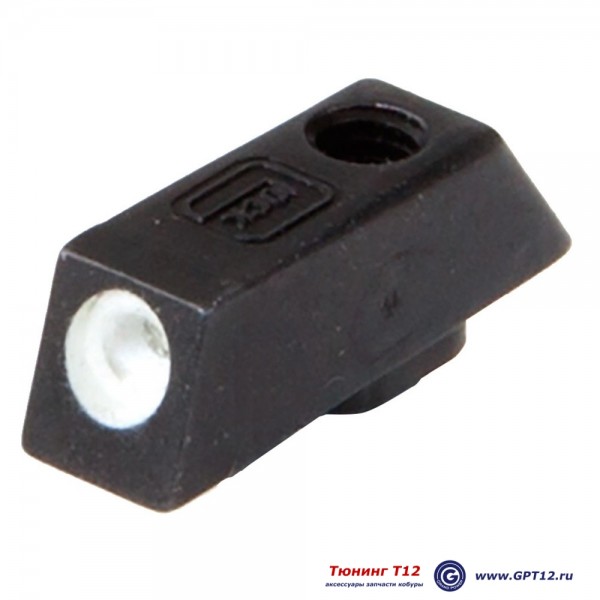

Мушка люминисцентная 4.1 (Front night sight 4.1 steel (green) set self-luminescent)

16a

7082

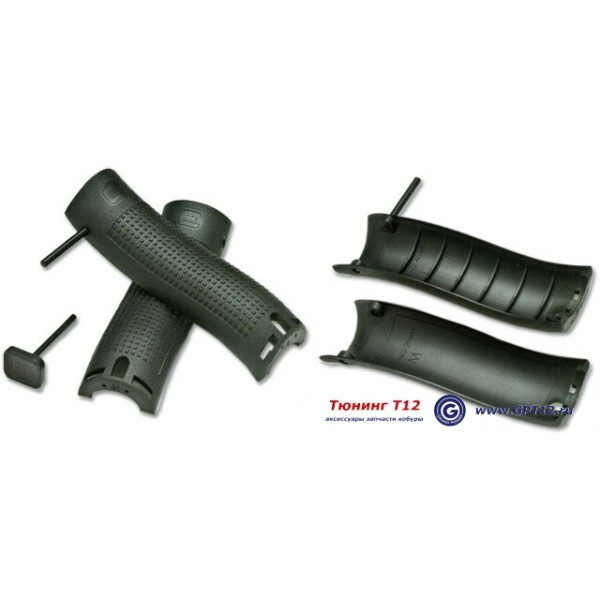

Комплект тыльников рукоятки (Beavertail set)

17 a-d

30818

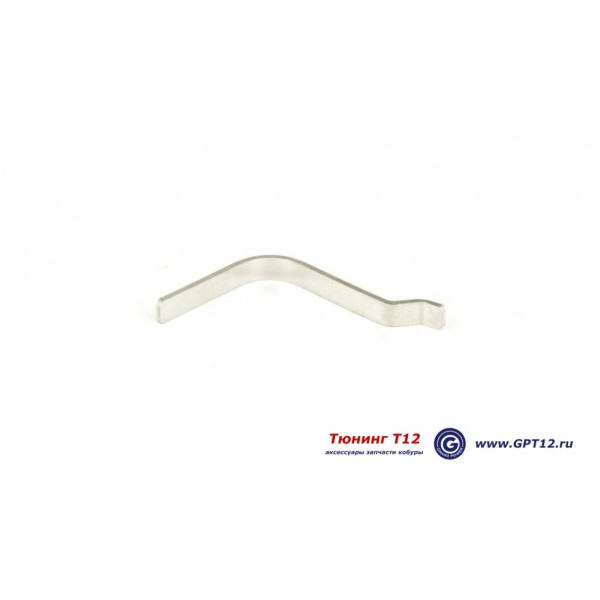

Пружина кнопки выброса магазина (Magazine catch spring)

18

280

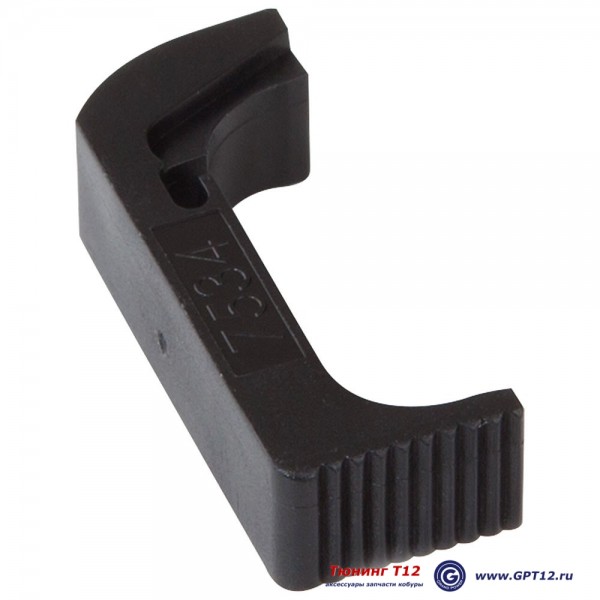

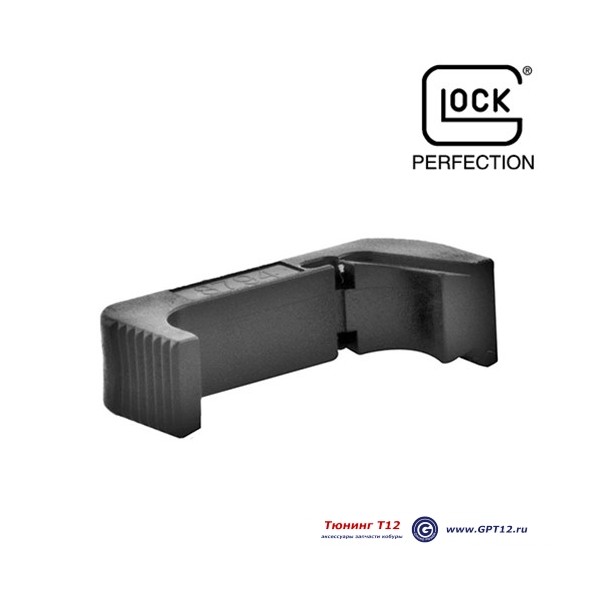

Кнопка выброса магазина двухсторонняя (Magazine catch reversible)

19

7534

Пружина замка затвора (Slide lock spring)

20

39567

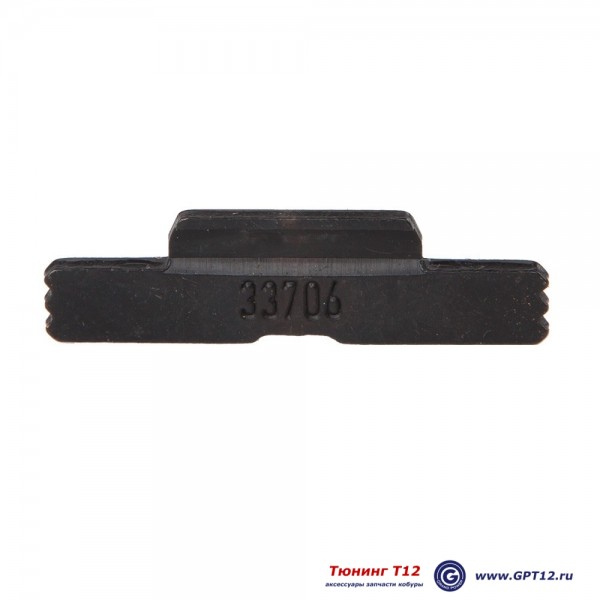

Замок затвора (Slide lock)

21

33706

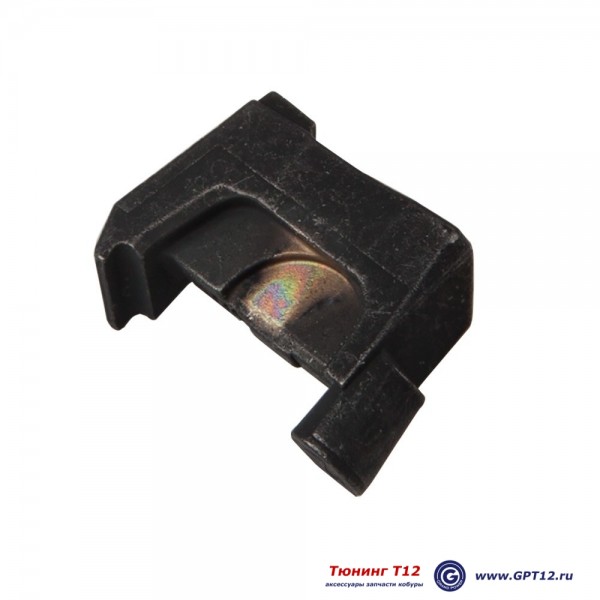

Замыкающий блок (Locking block)

22

30234

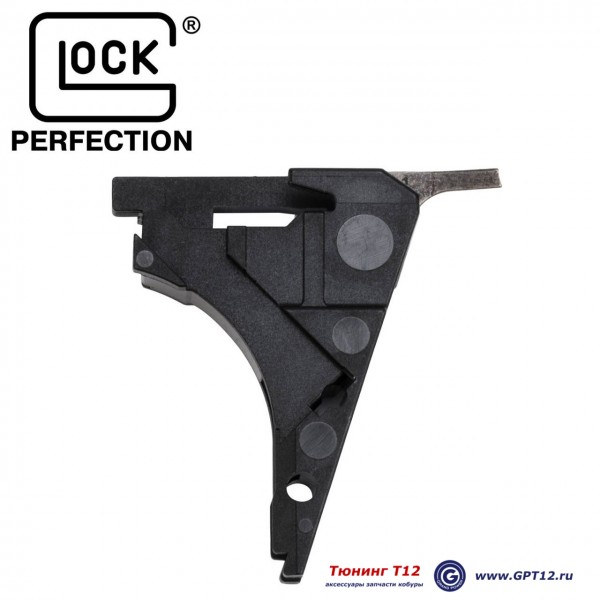

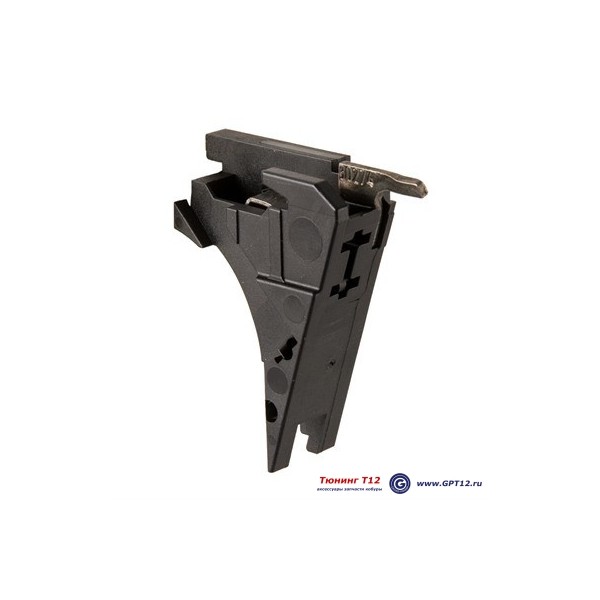

Крепление УСМ и выбрасывателя

(Trigger mechanism housing with ejector (including trigger spring))

23

33854

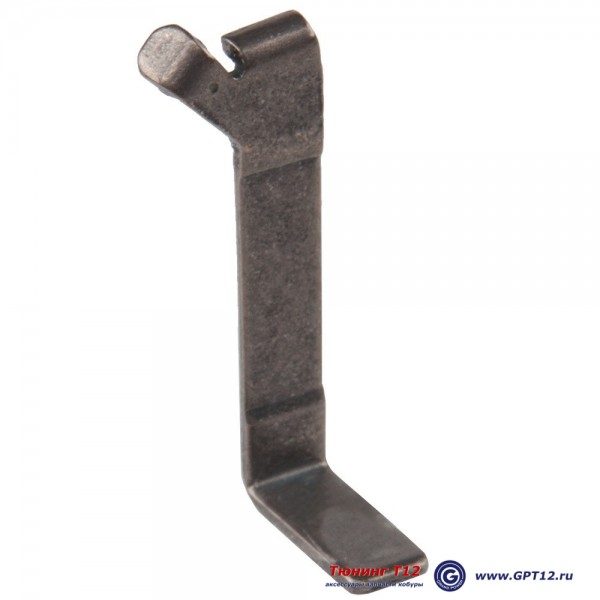

Тяга спуска, коннектор точка 2,27кг (Connector 5 (dot))

24

7965

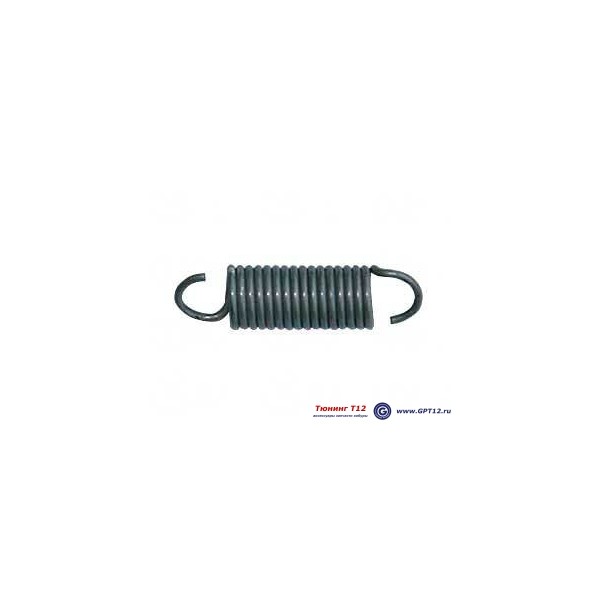

Пружина спускового крючка (Trigger spring)

25

350

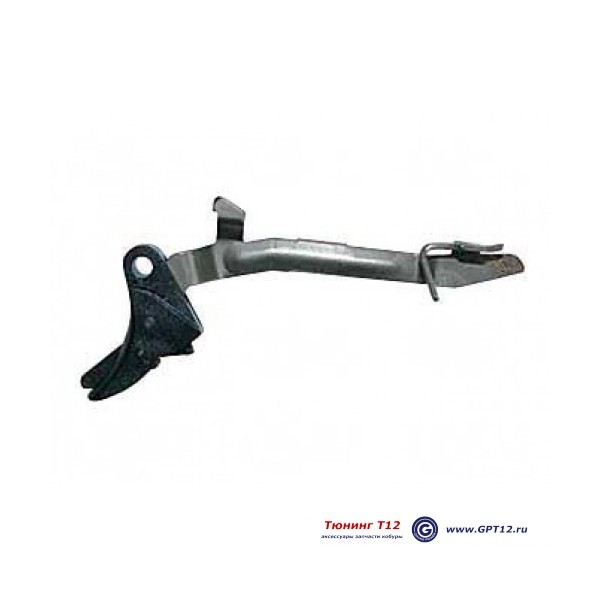

Спусковой крючок с тягой спуска (Trigger with trigger bar AMB)

26

39702

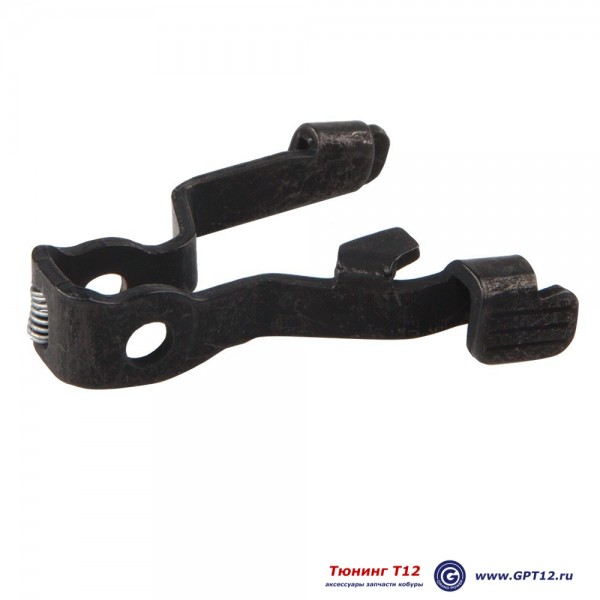

Затворная задержка (Slide stop lever AMBI)

27

47247

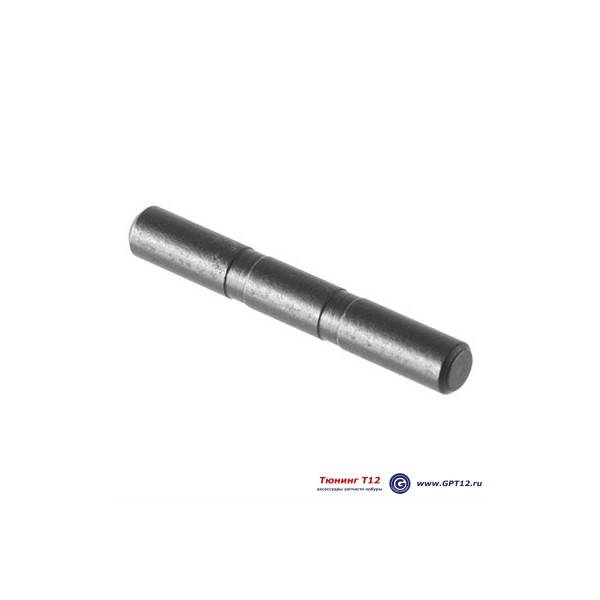

Штифт спускового крючка (Trigger pin AMB)

28

8298

Штифт оси спускового крючка SF (Trigger housing pin SF)

29

1774

Штифт оси спускового крючка MBS (Trigger housing pin MBS)

29a

7416

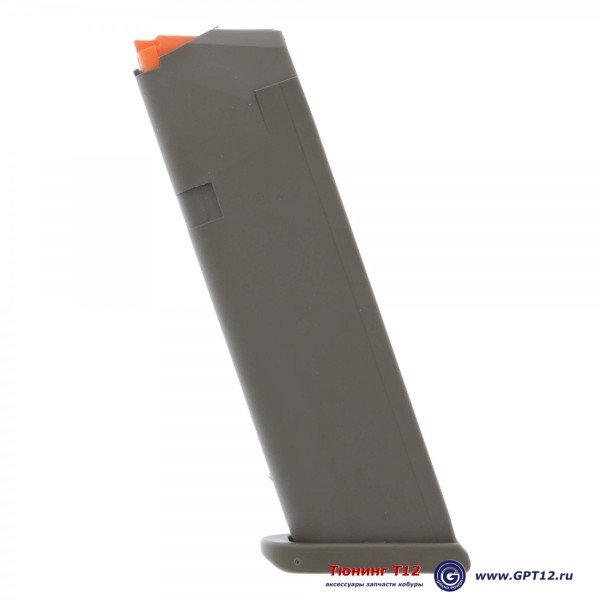

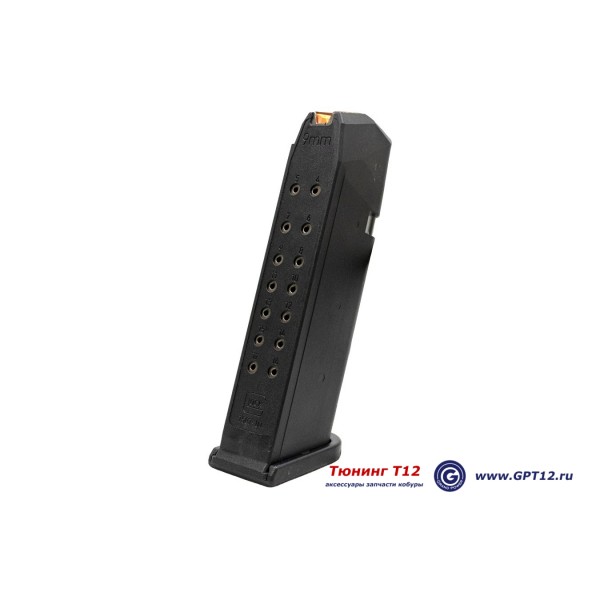

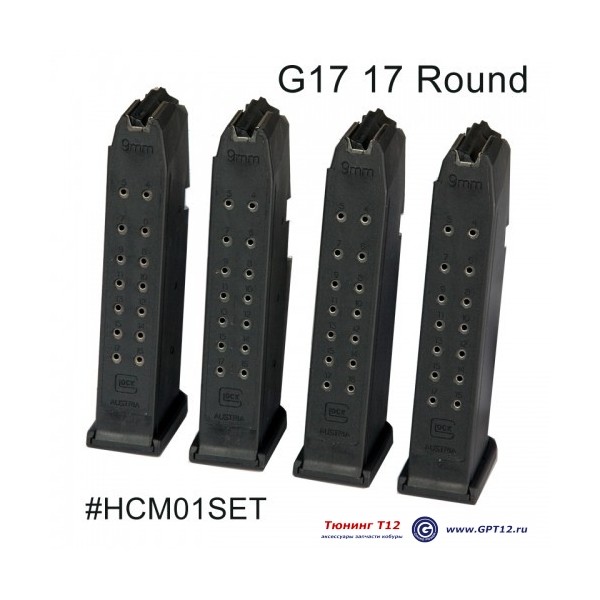

Магазин в сборе 9х19 17 патронов (Magazine 17rds, follower orange)

31-35

39328

Шахта магазина (Magazine tube)

31

1587

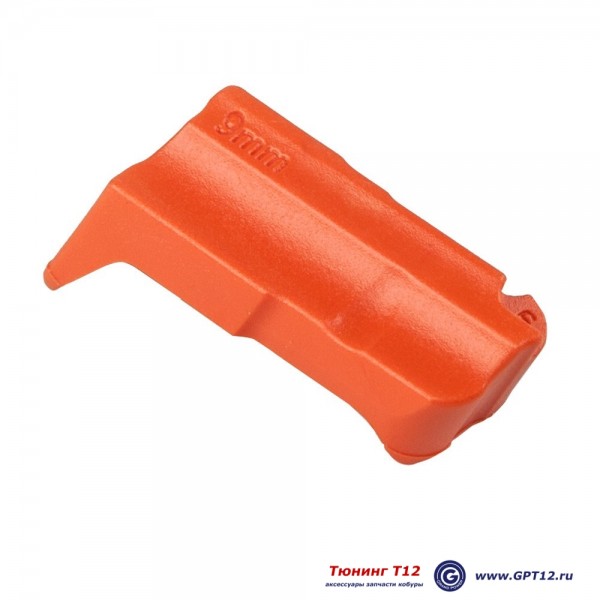

Подаватель рыжий (Follower orange)

32

5233

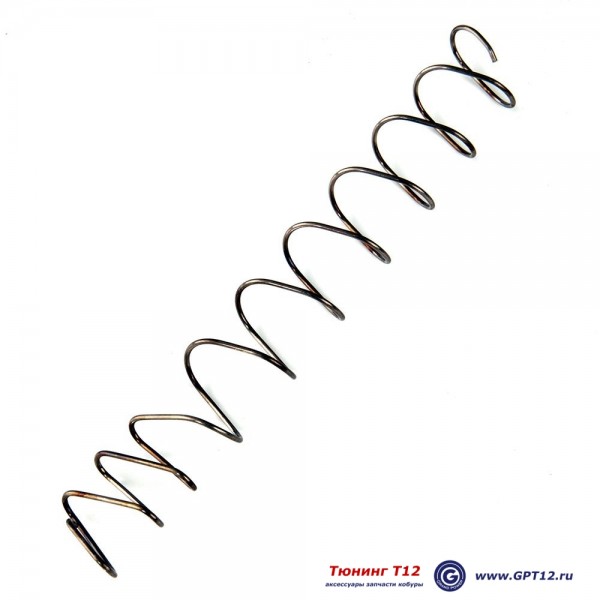

Пружина магазина (Magazine spring)

33

33510

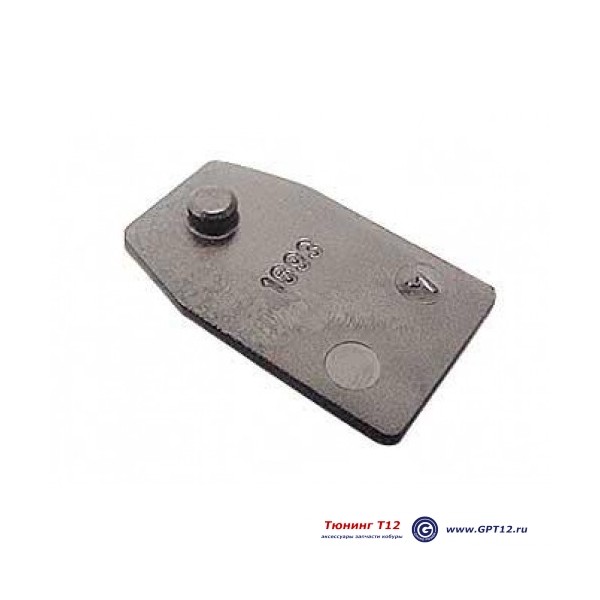

Вставка магазина (Magazine insert)

34

1693

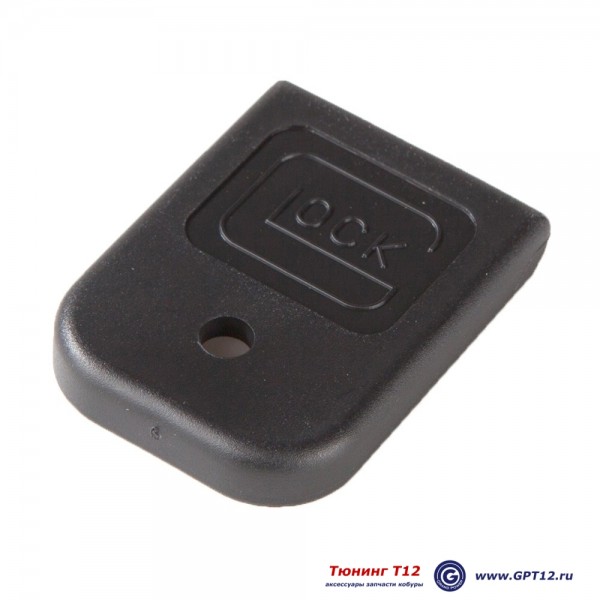

Пятка магазина (Magazine floor plate)

35

39283
